Injection de charpente : comment réussir son traitement et éviter les problèmes sur chantier ?
Produit qui ressort au point d’injection, injecteur qui tient mal, poutre de forte section, bois encastré dans un mur, profondeur de forage…
Sur un chantier de traitement de charpente, la qualité de l’injection dépend autant du diagnostic et de la préparation du bois que du choix du matériel et de sa mise en œuvre.
Voici les principales problématiques rencontrées sur chantier et les points à vérifier pour adapter son intervention.
Toutes les pièces de bois ne doivent pas nécessairement être injectées de la même manière.
Dans le cadre d’un traitement curatif, l’injection est utilisée lorsqu’un traitement en profondeur est nécessaire. Elle permet d’introduire le produit de traitement à l’intérieur des pièces de bois concernées.
Elle intervient après les opérations de préparation nécessaires : sondage, bûchage des parties vermoulues lorsque cela est nécessaire, brossage et dépoussiérage.
Selon le protocole retenu, le traitement en profondeur est ensuite associé à une application de surface sur les faces accessibles.
Quel diamètre de forage et quel injecteur choisir ?
Le diamètre de l’injecteur doit être adapté à la section de la pièce de bois à traiter.
| Configuration | Injecteur | Diamètre de forage |
|---|---|---|
| Bois de petite section | Injecteur Ø 6,5 mm | Ø 6,5 mm |
| Bois de charpente de section plus importante | Injecteur Ø 9,5 mm | Ø 9,5 à 10 mm selon le modèle |
Les injecteurs MABI Ø6,5 mm sont notamment destinés aux bois de petite section, tandis que les injecteurs charpente Ø9,5 mm sont préconisés pour des bois dont le demi-périmètre est supérieur à 17 cm.
Le diamètre du forage participe notamment à :
- la bonne insertion de l’injecteur ;
- son maintien dans le bois ;
- une étanchéité correcte lors de l’injection ;
- la circulation du produit ;
- l’adaptation du système à la section de la pièce traitée.
Quelle profondeur de forage et quel espacement entre les injecteurs ?
C’est probablement l’une des questions les plus fréquentes sur chantier. Et il n’existe pas une valeur à appliquer indistinctement à toutes les charpentes.
À titre d’exemple, pour certains traitements curatifs en profondeur au moyen d’un produit liquide, le CCTP CTB-A+ prévoit sur certaines configurations des puits d’injection espacés de 33 cm et forés aux 2/3 de l’épaisseur.
Le produit utilisé peut également avoir ses propres préconisations. Le microKOAT II MABI prévoit par exemple, pour certaines sections importantes, une injection complémentaire en quinconce.
Avant le forage, vérifiez toujours :
- la section et l’essence du bois ;
- la nature du traitement ;
- le référentiel applicable ;
- la fiche technique du produit utilisé.
Comment traiter une poutre de forte section ?
Plus la section augmente, plus la question du traitement en profondeur devient importante.
Une application de surface traite les faces accessibles, tandis que l’injection permet, lorsque le protocole le prévoit, d’introduire le produit à l’intérieur de la pièce de bois.
Sur une grosse poutre, il faut notamment réfléchir :
- au positionnement des points d’injection ;
- à leur profondeur ;
- à leur espacement ;
- à leur disposition ;
- au produit utilisé ;
- aux zones d’encastrement éventuelles.
La conception de l’injecteur participe également à la diffusion du produit. L’injecteur charpente sans tête MABI Ø9,5 mm possède par exemple des sorties latérales et des canaux répartis autour de l’injecteur afin de favoriser cette diffusion.
Pourquoi le produit ressort-il autour de l’injecteur ?
Sur un point, quelques gouttes peuvent sembler anecdotiques. Sur une charpente comportant plusieurs dizaines ou centaines de points d’injection, les pertes de produit, le nettoyage et le temps supplémentaire finissent par compter.
Si du produit ressort autour de l’injecteur, plusieurs éléments peuvent être vérifiés :
- le diamètre du forage ;
- la qualité du trou ;
- l’état du bois autour du forage ;
- la bonne insertion de l’injecteur ;
- l’étanchéité entre l’injecteur et le bois ;
- la connexion avec l’embout ;
- la pression d’injection.
Les injecteurs charpente MABI disposent notamment d’une géométrie conique et de collerettes d’accroche conçues pour favoriser le maintien et l’étanchéité externe.
À quoi sert le système anti-retour de l’injecteur ?
L’étanchéité autour de l’injecteur et le retour du produit à travers l’injecteur sont deux problématiques différentes.
Les injecteurs MABI intègrent une bille métallique qui fonctionne comme un clapet.
Pendant l’injection, la pression permet le passage du produit. Lorsque l’injection s’arrête, la bille assure la fonction anti-retour et limite le reflux du produit par l’injecteur.
Arrêt de la pression → fermeture du passage
Pourquoi un injecteur ressort-il ou tient-il mal dans le bois ?
Avant de chercher à l’enfoncer davantage, il faut comprendre pourquoi il ne tient pas correctement.
Un diamètre de forage inadapté
Un trou trop important par rapport à l’injecteur peut réduire son maintien et son étanchéité.
Un bois fortement dégradé
Un bois vermoulu ou fragilisé autour du forage peut ne plus offrir le maintien attendu.
Une mauvaise implantation
Le positionnement du point doit rester cohérent avec l’état et la géométrie de la pièce.
Un injecteur inadapté à la section
Une petite section et un élément de charpente plus important ne nécessitent pas forcément le même diamètre d’injecteur.
Quelle pression utiliser pour injecter une charpente ?
La pression doit être adaptée au système d’injection, au produit utilisé et surtout à l’état du support.
À titre d’exemple, certains injecteurs charpente MABI Ø9,5 mm sont conçus pour une utilisation de 1 à 30 bar.
Cette plage correspond aux caractéristiques de l’injecteur. La pression réellement applicable doit tenir compte du support et de son état.
L’objectif est d’obtenir une injection maîtrisée et régulière, pas simplement d’utiliser la pression maximale disponible.
Comment traiter une poutre encastrée dans un mur ?
Les encastrements font partie des zones qui demandent une attention particulière.
Une extrémité de poutre engagée dans une maçonnerie n’est pas accessible de la même manière que le reste de la pièce.
Selon le traitement retenu, l’orientation et le positionnement des points d’injection doivent donc tenir compte de cette zone difficilement accessible.
Une seule face de la poutre est accessible : comment intervenir ?
C’est une situation fréquente en rénovation.
Mur, plafond, plancher, assemblage ou configuration du bâtiment peuvent empêcher l’accès à certaines faces du bois.
Il faut alors tenir compte :
- de la section de la pièce ;
- des faces réellement accessibles ;
- de son état ;
- de la zone attaquée ;
- du traitement en profondeur prévu ;
- des possibilités de forage.
Combien de produit prévoir pour l’injection d’une charpente ?
La surface au sol du bâtiment ne suffit pas pour calculer correctement le besoin.
La quantité dépend notamment :
- des surfaces réelles de bois ;
- des sections ;
- du nombre de pièces concernées ;
- du mode d’application ;
- du produit choisi ;
- du protocole curatif ou préventif ;
- des quantités prescrites par le fabricant.
Peut-on réutiliser les injecteurs déjà présents dans une ancienne charpente ?
Vous arrivez sur un chantier et les injecteurs sont déjà en place. Faut-il systématiquement repercer ?
Pas nécessairement. Mais leur présence ne signifie pas qu’ils sont automatiquement réutilisables.
Avant une nouvelle injection, il faut notamment vérifier :
- leur état ;
- leur accessibilité ;
- leur maintien dans le bois ;
- le fonctionnement de l’anti-retour ;
- leur compatibilité avec l’embout utilisé ;
- leur position par rapport au nouveau protocole.
Les injecteurs existants donnent également une information intéressante : la charpente a probablement déjà fait l’objet d’un traitement qu’il peut être utile de documenter.

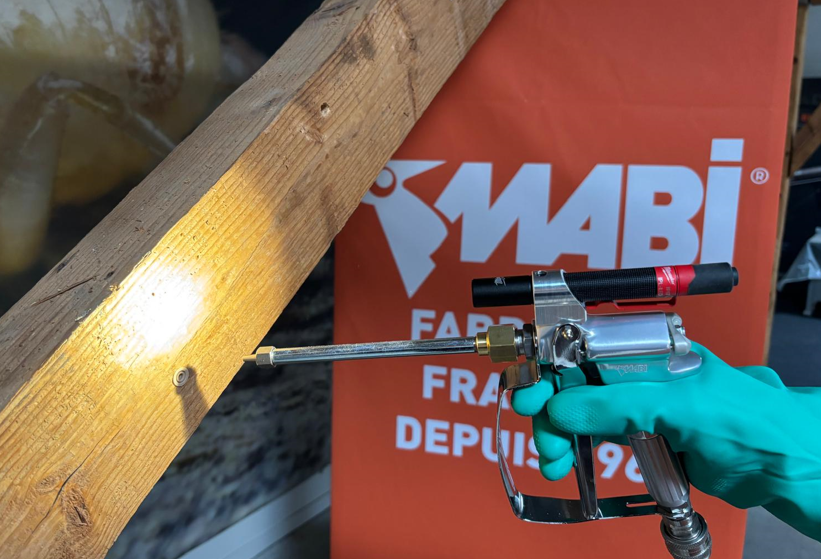

Quel matériel prévoir pour réaliser une injection de charpente ?
Un chantier d’injection ne se résume pas au choix de l’injecteur.
Chaque élément doit être compatible avec les autres et adapté au produit utilisé.
Il faut également prévoir les équipements nécessaires à la préparation du bois ainsi que les EPI prescrits pour le produit et l’intervention.
Chez MABI, les solutions d’injection ont été développées autour de cette logique complète : injecteurs, embouts, pompes et accessoires adaptés aux professionnels du traitement du bois.
Faut-il injecter toute la charpente ?
Pas systématiquement. Le traitement en profondeur doit être adapté au diagnostic, aux sections de bois, aux zones concernées et au protocole applicable.
Les 5 réflexes avant de commencer l’injection
- Diagnostiquer avant de percer
Toutes les pièces ne nécessitent pas forcément le même traitement. - Préparer correctement le bois
Sondage, bûchage lorsque nécessaire, brossage et dépoussiérage précèdent le traitement. - Adapter le forage à la pièce
Diamètre, profondeur, position et espacement doivent correspondre à la configuration. - Ne pas compenser un problème par davantage de pression
Un reflux ou un injecteur qui tient mal doit conduire à rechercher la cause. - Respecter les préconisations du produit
Dosage, quantité appliquée et protocole doivent toujours être vérifiés.
FAQ — Injection et traitement de charpente
Quelle profondeur faut-il percer pour injecter une charpente ?
La profondeur dépend du protocole, de l’essence et de la section du bois. Certaines configurations techniques prévoient des forages aux deux tiers de l’épaisseur, mais cette valeur ne doit pas être considérée comme universelle.
Quel diamètre de foret utiliser pour un injecteur charpente ?
Le diamètre doit correspondre à l’injecteur utilisé. Un injecteur MABI Ø9,5 mm peut par exemple nécessiter un forage de 9,5 ou 10 mm selon le modèle.
Pourquoi le produit ressort-il pendant l’injection ?
Cela peut être lié au forage, au maintien de l’injecteur, à l’état du bois, à l’étanchéité ou encore à la pression utilisée.
Quelle pression utiliser pour injecter du produit dans une charpente ?
Il n’existe pas une pression adaptée à toutes les situations. Elle dépend du système d’injection, du produit et surtout de l’état du support.
Faut-il injecter toute la charpente ?
Pas systématiquement. Le traitement en profondeur doit être adapté au diagnostic, aux sections de bois, aux zones concernées et au protocole applicable.
Une problématique particulière sur votre chantier ?
Injecteur qui fuit, forte section de bois, encastrement difficile d’accès, choix du diamètre, de la pompe ou du produit…
Vos spécialistes MABI, sont disponibles pour échanger sur votre configuration et vous orienter vers la solution adaptée.
Envoyez nous une photo du chantier et les dimensions des pièces concernées : cela nous permettra de mieux comprendre votre problématique. => info@mabi.fr
